MVR蒸發器的設計與選型秘笈

日期: 2020-08-11 作者: 環諾

摘要：與傳統的利用工業蒸汽加熱的多效蒸發設備不同，MVR蒸發器利用電能與機械能將二次蒸汽重新利用，轉化為物料加熱的原動力，有效減少了一次蒸汽使用量，同時，也顯著降低了企業的運行成本。

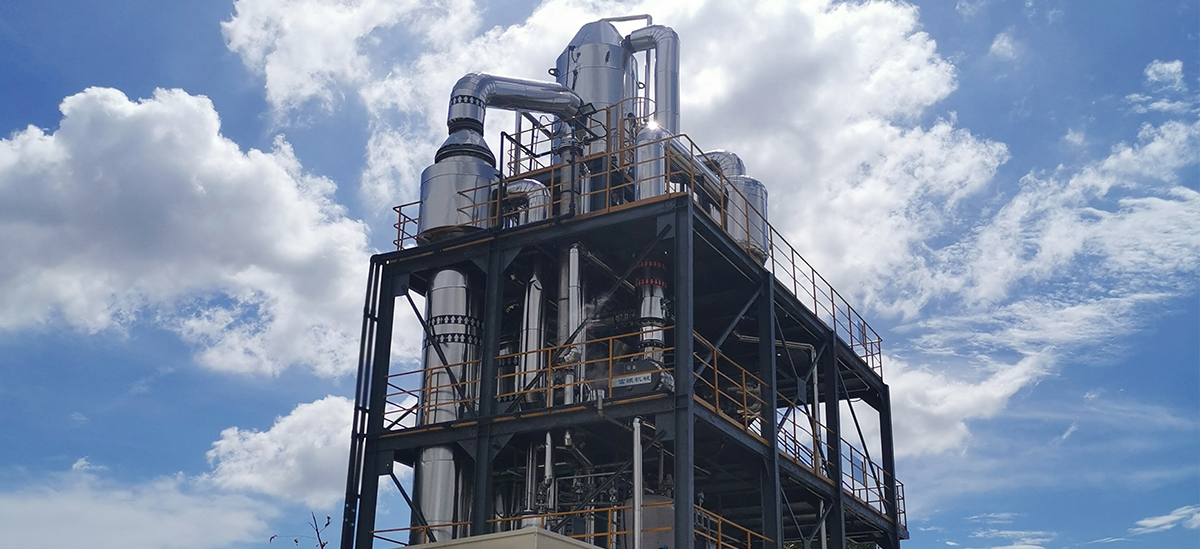

一、MVR蒸發技術簡介

MVR是蒸汽機械再壓縮（Mechanical Vapor Recompression）的簡稱，是一種主要應用于制藥行業的新型高效節能蒸發設備，該設備采用低溫與低壓汽蒸技術和清潔能源為能源產生蒸汽，將媒介中的水分離出來，是國際先進的蒸發技術，是替代傳統蒸發器的升級換代產品。MVR蒸發器不同于普通單效降膜或多效降膜蒸發器，MVR為單體蒸發器，集多效降膜蒸發器于一身，根據所需產品濃度不同采取分段式蒸發，即產品在第一次經過效體后不能達到所需濃度時，產品在離開效體后通過效體下部的真空泵將產品通過效體外部管路抽到效體上部再次通過效體，然后通過這種反復通過效體以達到所需濃度。

二、MVR蒸發器工作原理

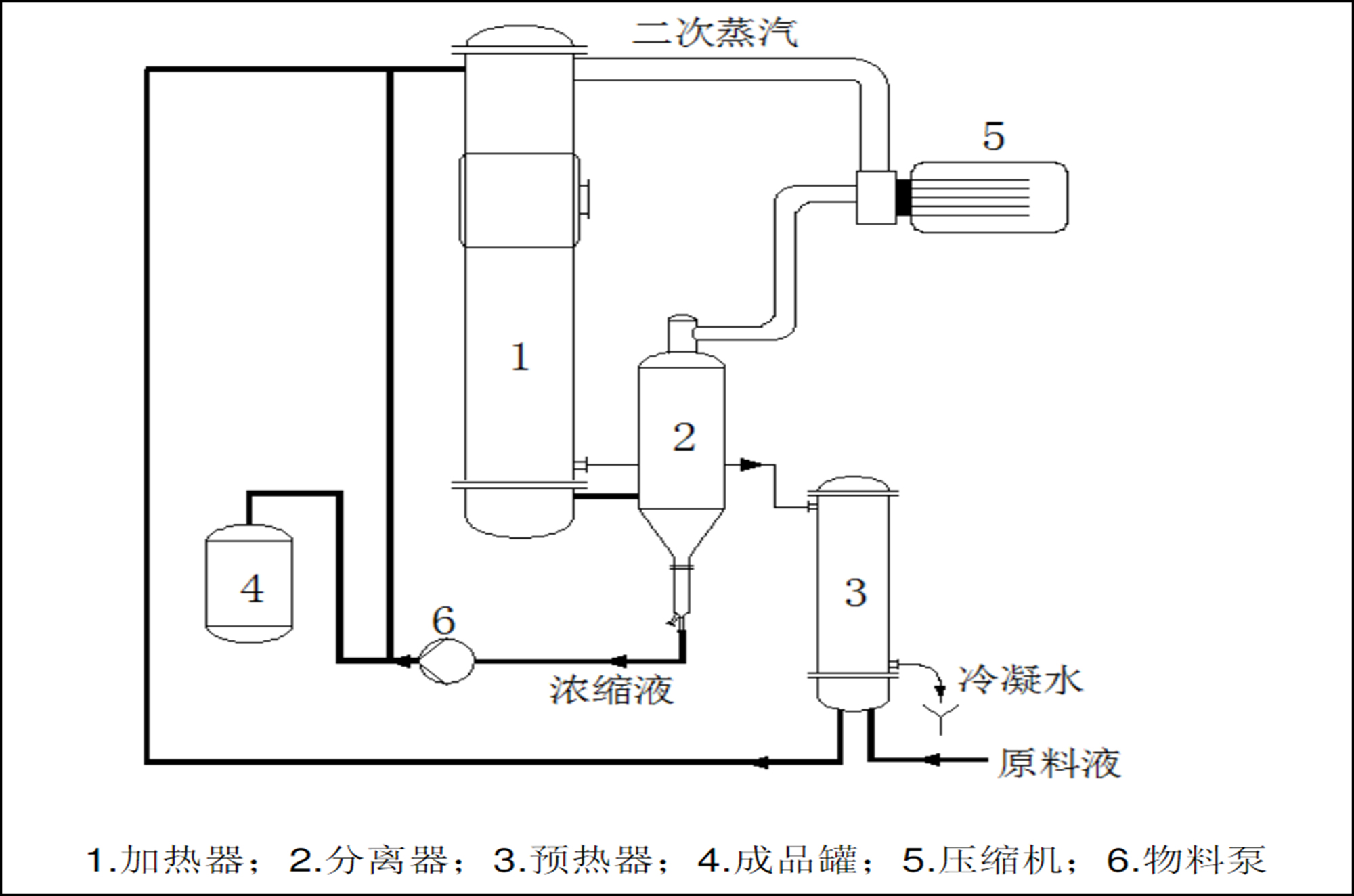

MVR蒸發系統的主要運行原理（如圖）：蒸發產生的低溫位二次蒸汽經壓縮機壓縮，把電能轉換成熱能，蒸汽的溫度、壓力與熱焓提高，蒸汽重新進入蒸發器的加熱室，作為熱源將料液維持在沸騰狀態，蒸汽本身則冷凝成水。該原理使原本要廢棄的蒸汽得到了充分的利用，回收的汽化潛熱提高了熱效率，因此，除設備啟動外，整個蒸發過程中無需新的工業蒸汽。

三、MVR蒸發技術特點

作為一種新型節能技術，MVR蒸發器具有如下技術特點：（1）低能耗、低運行費用。理論上，使用MVR蒸發器比傳統蒸發設備可節省80%以上的能源；實際上，蒸發1000kg水分所需的能量?jī)H為是傳統蒸發器的1/6到1/5（注：當物料不同時，能耗有所改變），其運行成本也顯著降低，一般只有傳統蒸發器的35~50%。（2）設備緊湊，占地面積小。與多效蒸發相比，可以減少50%以上的占地面積。（3）配套公用工程少。MVR的加熱室就是蒸汽冷凝器，它無需單獨設置蒸汽冷凝器以及龐大的循環冷卻水系統，可以節省90%以上的冷卻水。（4）主要使用電能。除設備啟動階段需要少量工業蒸汽加熱外，正常運行過程中只需要清潔型的電能，而無需工業蒸汽。（5）運行平穩、自動化程度高。MVR系統通過DCS/PLC、工業計算機與組態軟件的形式來控制系統溫度、壓力與轉速等，保持系統蒸發平衡。（6）采用單級真空蒸發，蒸發溫度低（45~85℃ ），特別適用于熱敏性物料蒸發的濃縮。

四、MVR蒸發器設計選型

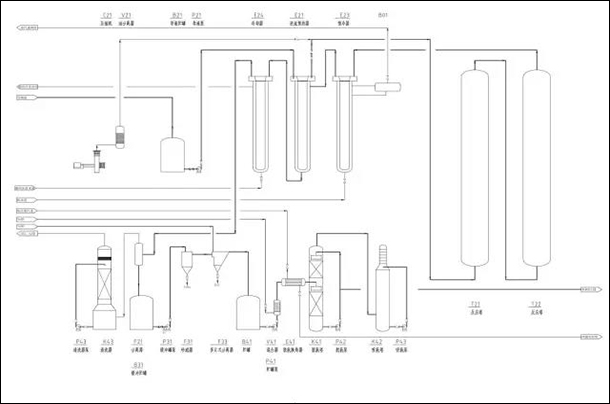

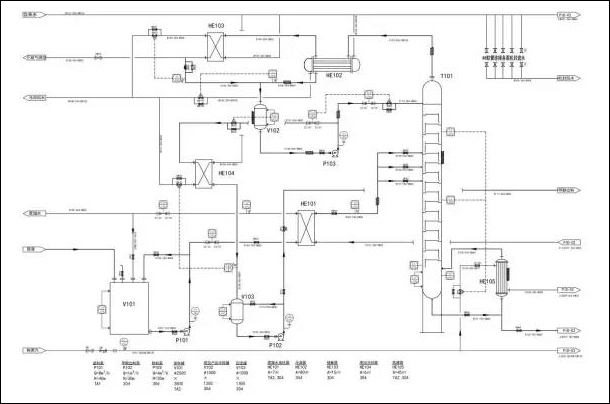

▲MVR前后處理工藝P&ID 低沸點物脫除過程

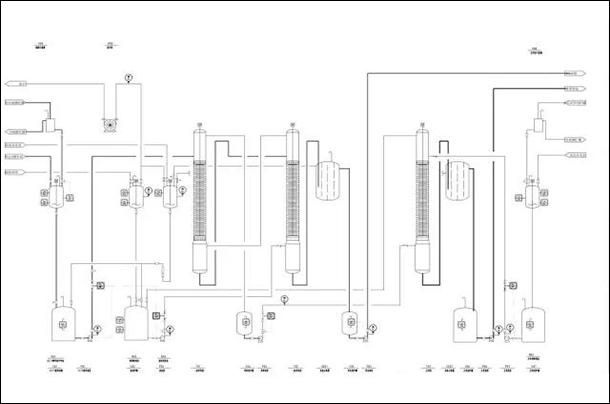

▲MVR前后處理工藝P&ID 生化過程

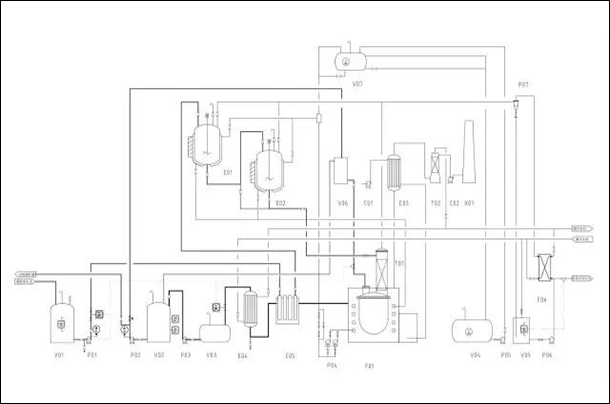

▲MVR前后處理工藝P&ID 濕式氧化Model

▲MVR前后處理工藝P&ID 酸回收處理過程

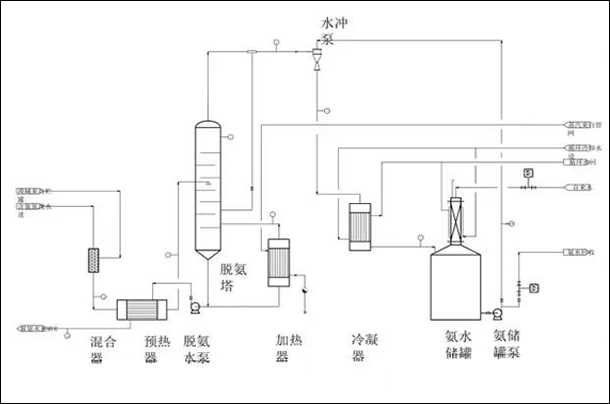

▲MVR前后處理工藝P&ID 脫氨過程

▲MVR前后處理工藝P&ID萃取過程

根據以上設計圖紙，我們對MVR的選型提供以下參考建議：（1）溶液的粘度以及蒸發過程中溶液粘度的變化范圍，是影響MVR設計首要考慮的因素。（2）長時間受熱易分解、易聚合以及易結垢的溶液蒸發時，應采用滯料量少、停留時間短的蒸發器。（3）對蒸發時有晶體析出的溶液應采用強制循環蒸發器。（4）易發泡的溶液在蒸發時會生成大量層層重疊不易破碎的泡沫，充滿了整個分離室后即隨二次蒸汽排出，不但損失物料，而且污染冷凝器。蒸發這種溶液宜采用強制循環蒸發器或降膜式蒸發器。（5）蒸發腐蝕性溶液時，加熱管應采用特殊材質制成，或內壁襯以耐腐蝕材料。若溶液不怕污染，也可采用直接接觸式蒸發器。（6）無論蒸發何種溶液，蒸發器長久使用后，傳熱面上總會有污垢生成。垢層的導熱系數小，因此對易結垢的溶液，應考慮選擇便于清洗或溶液循環速度大的蒸發。（7）溶液的處理量也是選型應考慮的因素。根據處理量選擇合理的蒸發器與效數。

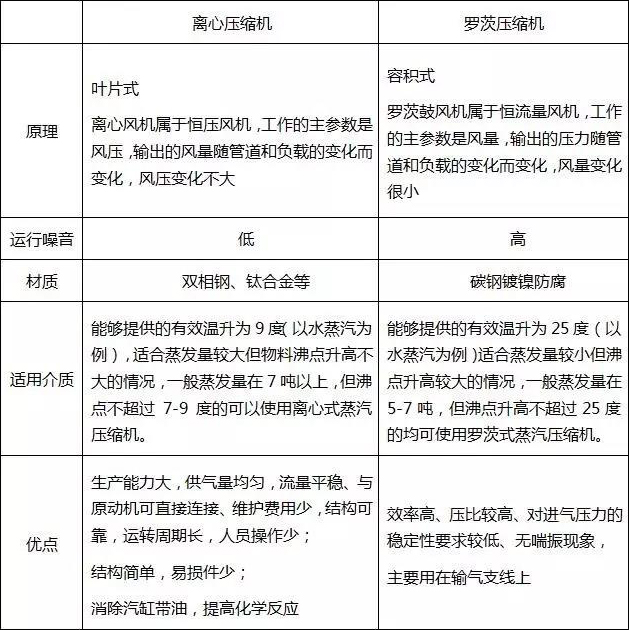

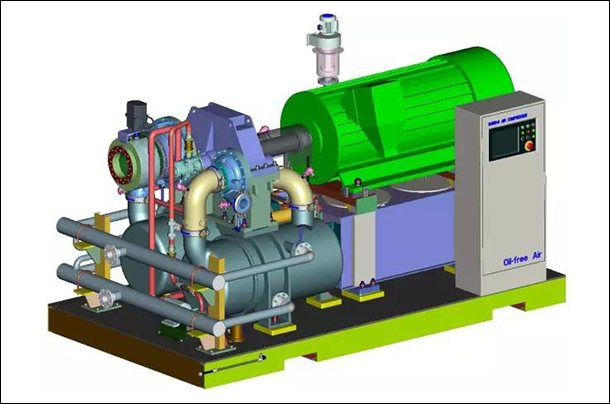

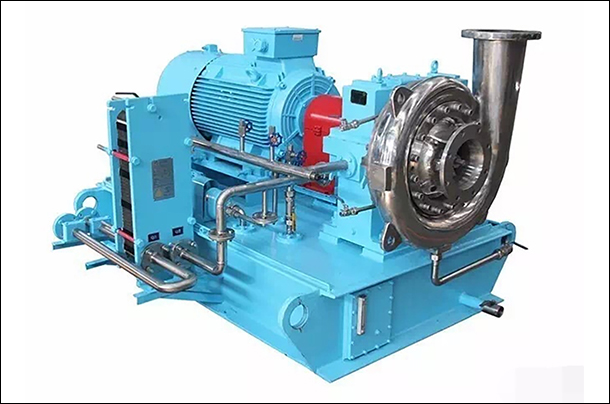

五、壓縮機的選型建議
